一、概 述
ZYP型液壓自動換向閥是我廠吸收國外先進技術、在同類產品DR4-5基礎上自行研制開發的新一代產品,它廣泛適用于冶金、化工、電力、水泥機械、建材機械、港口機械雙線干油集中潤滑系統中,尤其適用于冶金行業快速離檢干油潤滑系統、水泥機械環式潤滑系統中。具有結構緊湊、體積小、重量輕、外型美觀、操作方便、換向穩定、壓力波動值小、使用壓力等級高、性能可靠、壓力直觀、換向壓力可調等優點,代替了國內20Mpa、40Mpa液壓換向閥、二位四通電磁閥、三位四通電磁閥,以及末端必需配備的壓力操縱閥、壓差開關、電氣管線配置等元件,組成干油潤滑系統,從而減少了系統故障、降低了投資成本。本閥可配置行程開關或接近開關,從而實現整個系統的控制。
二、功能和結構說明
本閥為二位四通自動液壓換向閥,上平面設有兩塊壓力表和調壓手輪。換向壓力由手輪調節,順時針壓力升高,反之壓力降低。本閥門進油口P與泵出油口連接,回油口R接貯油桶,供油口Ⅰ、Ⅱ分別與兩條供油管路連接。工作時當Ⅰ路油壓達設定壓力,換向閥自動切換到Ⅱ路,這樣潤滑泵就能循環往復地向兩條管路供送潤滑脂。

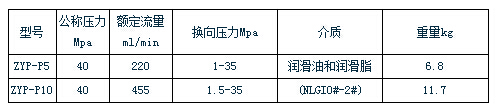

三、技術參數
四、訂貨說明
訂貨時只需按上表型號訂貨即可,如需帶行程開關或接近開關,請注明。

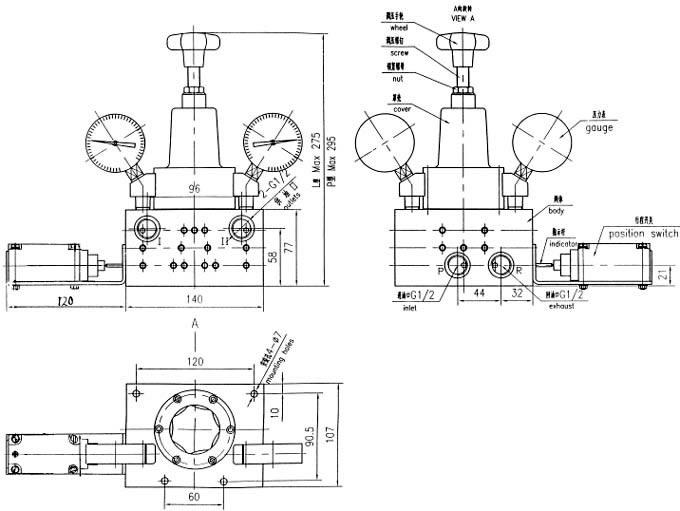

五、結構和外形尺寸
六、使用要領
1.換向閥的換向壓力可調,調節手輪向下旋,換向壓力伸高,反之,換向壓力降低。
2.安裝位置要合理,上方要有足夠的空間調節調壓螺釘;
3.按照閥體或說明書中的接口代號正確配管;
4.閥的進油口安裝過濾器,保證進入閥中的油清潔無污染;
5.應在本說明書規定的使用壓力范圍內使用;
6.如換向閥不動作,先看調壓螺釘是否旋得太低,彈簧已無壓縮量,如不是這種情況,一般為油中有雜質,活塞卡死,應請專業人員清洗閥體和活塞。
